一、RS232接口標準
RS232（又稱EIA RS232）是常用的串行通信接口標準，其全名是“數據終端設備（DTE）和數據通信設備（DCE）之間串行二進制數據交換接口技術標準”。
RS232接口有DB9和DB25兩種形式，其中DB9是9針插頭，DB25是25針插頭。在工業控制中，RS232口一般只使用RXD（接收數據）、TXD（發送數據）、GND（地線）三條線。RS232規定的標準傳送速率有50b/s至19200b/s等多種，可以靈活地適應不同速率的設備。
此圖只供參考，具體外控與實際產品外控為準
二、小型蠕動泵與RS232通訊

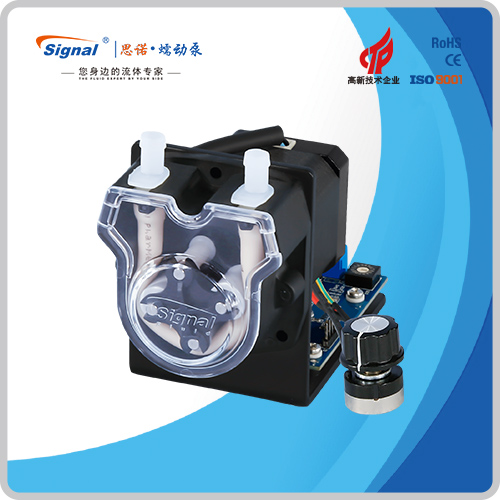

- 接口配置：許多小型蠕動泵配備了RS232通訊接口，如RUNZE潤澤蠕動泵，這使得它們可以通過RS232接口與計算機或其他控制設備進行通信。
- 通信距離與速率：由于RS232接口的通信距離較短（通常不超過15米），速率較低（高可達19200b/s），因此它適用于近距離、低速率的通信場合。對于需要長距離或高速率通信的場合，可能需要考慮其他通信方式，如RS485、以太網等。
- 通信協議：通過RS232接口與蠕動泵進行通信時，需要遵循一定的通信協議。這些協議通常包括數據格式、波特率、校驗方式等參數。蠕動泵廠家會提供詳細的通信協議文檔，供用戶參考和實現通信功能。
- 控制軟件：為了實現對蠕動泵的遠程控制，用戶需要編寫或購買相應的控制軟件。這些軟件通常提供友好的用戶界面，允許用戶設置泵的參數（如轉速、轉向等），并實時監測泵的運行狀態。通過RS232接口，控制軟件可以將用戶的指令發送給蠕動泵，并接收泵的反饋信息。
三、實際應用
在實驗室和工業生產中，小型蠕動泵通過RS232接口與計算機進行通信，可以實現對泵的控制。例如，在化工、制藥、生物、制陶、水處理以及食品飲料等行業中，蠕動泵常用于輸送流體介質。通過RS232接口，用戶可以遠程控制泵的啟停、調速等操作，提高生產效率和自動化水平。
四、注意事項
- 電氣特性：RS232接口的信號電平值較高，易損壞接口電路的芯片。因此，在連接和通信過程中，需要注意電氣隔離和保護措施。
- 接地問題：RS232接口采用共地傳輸方式，容易產生共模干擾。因此，在連接多個設備時，需要注意接地問題，以避免干擾和信號失真。
- 通信距離限制：由于RS232接口的通信距離較短，因此在需要長距離通信的場合，需要采取其他通信方式或增加中繼設備來延長通信距離。
綜上所述，小型蠕動泵通過RS232接口與計算機進行通信，可以實現對泵的控制。但在實際應用中，需要注意電氣特性、接地問題以及通信距離限制等事項。
